Transductor de energía

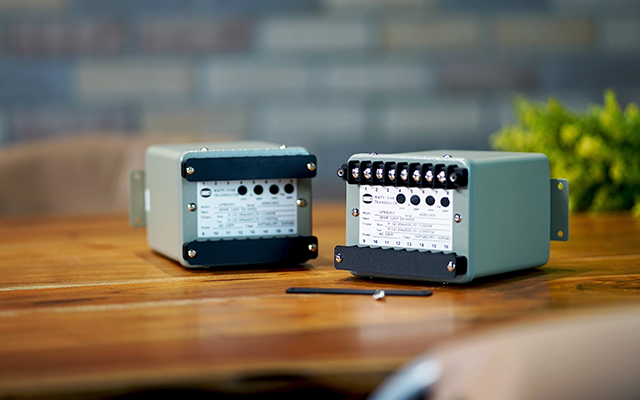

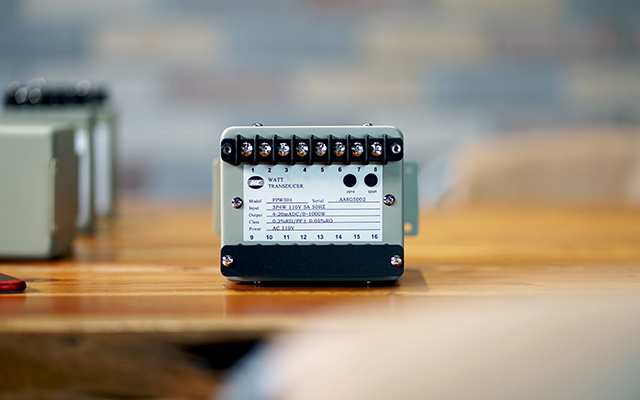

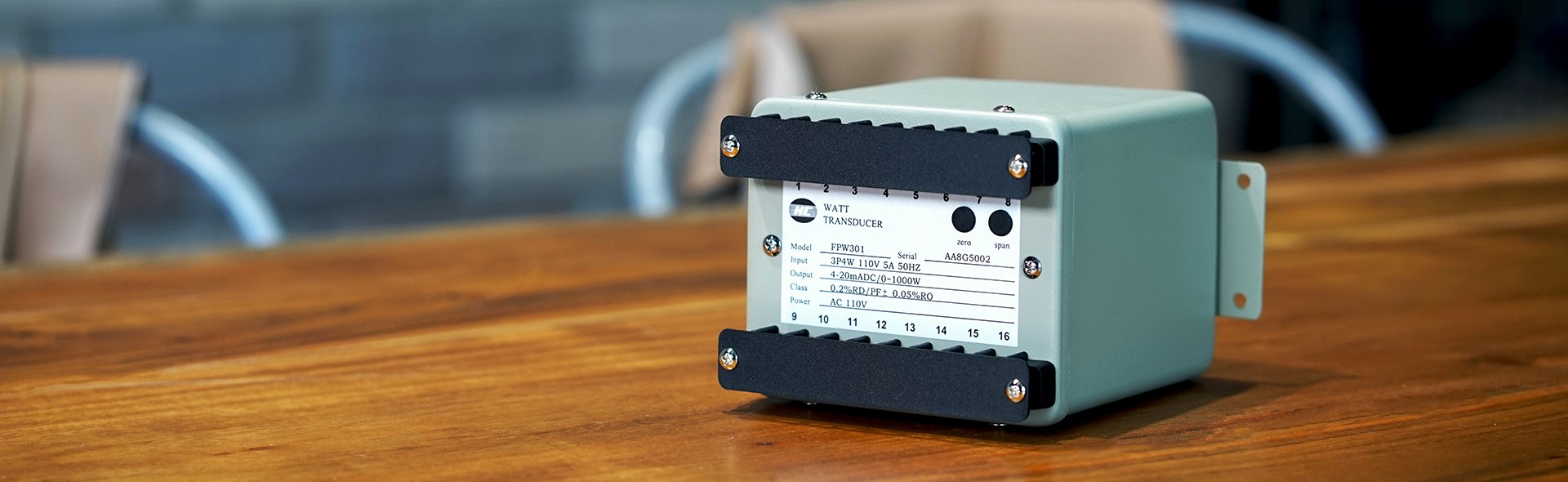

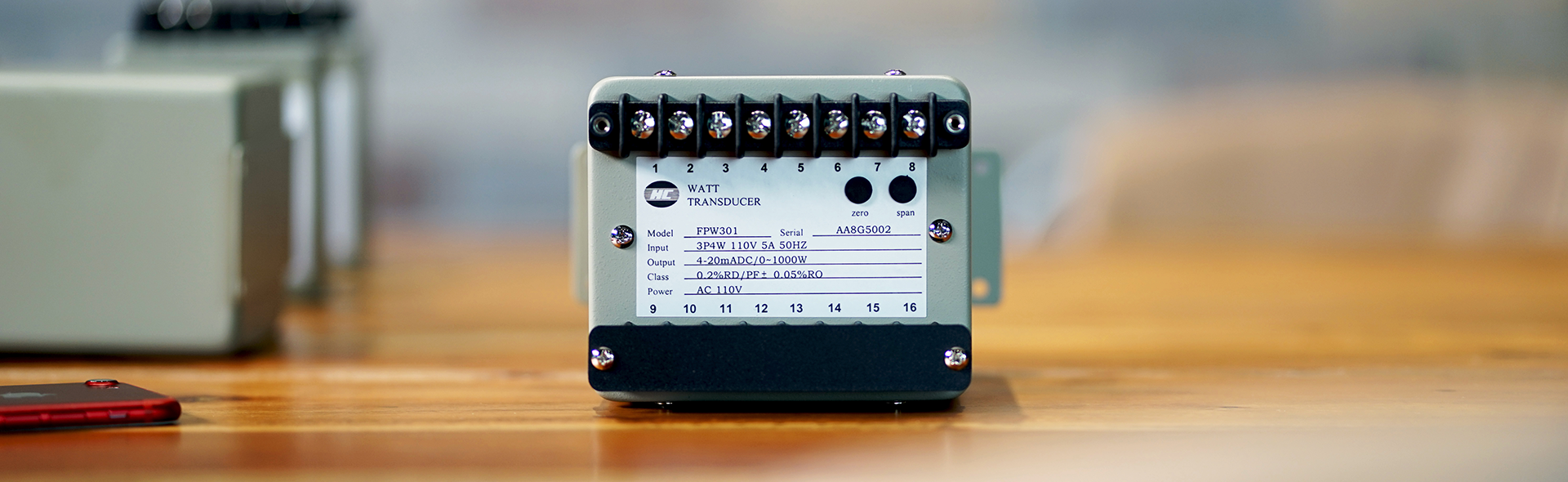

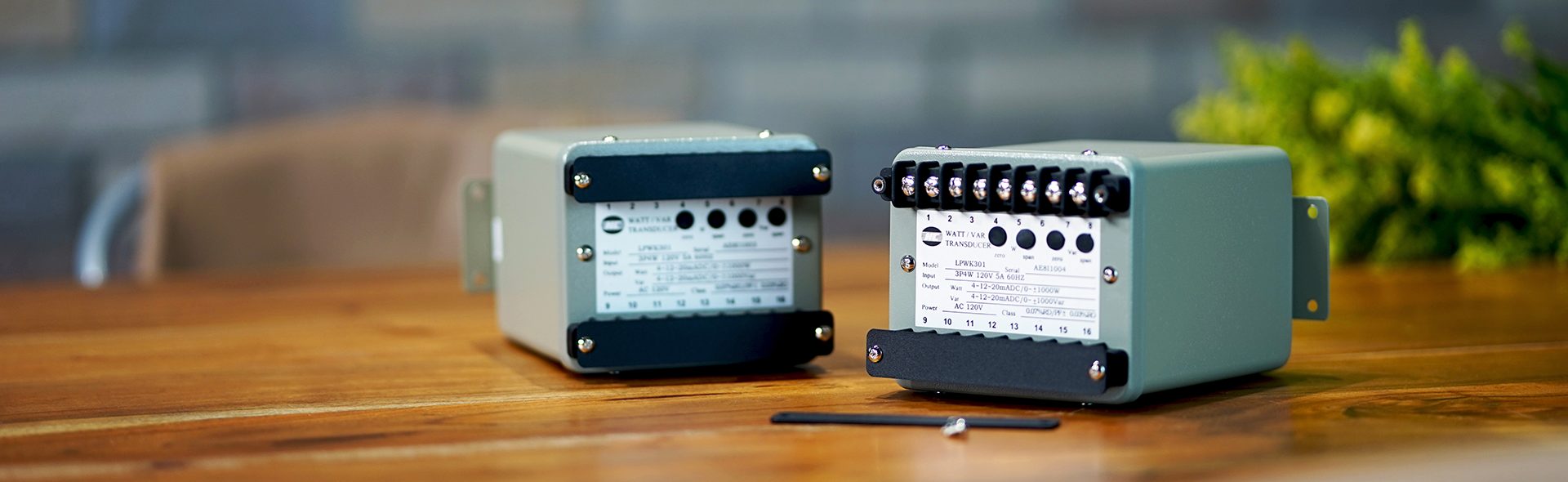

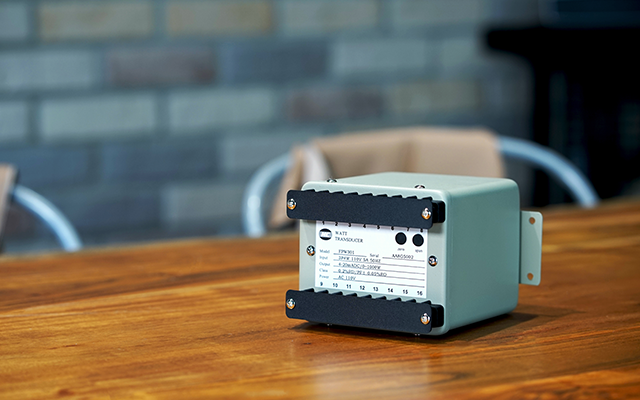

USPD-2-Carcasa de metal

Descargar Añadir consulta
La serie HC SP/USP está diseñada con una carcasa de acero resistente, que tiene buena resistencia a la interferencia electromagnética y alta capacidad de sobrecarga eléctrica. Es una unidad de medición estable y confiable, adecuada para operaciones de campo y laboratorios.

El transductor de CC USPD-2 tiene Doble salidas analógicas.

*La serie SP es un producto analógico tradicional y la serie USP es un nuevo producto digital. Los productos de la serie SP se reemplazan en parte por la serie USP, los terminales y funciones de entrada y salida son los mismos y se pueden reemplazar directamente.

  • Salida estándar con 0 a 1 mAdc; Opción bajo pedido
  • Salidas aisladas dobles que eliminan el efecto de bucle de tierra
  • La entrada / salida / aislamiento de CA 1800V cumple con los requisitos de la serie de potencia
  • Cumple con la prueba IEEE SWC
  • Precisión: 0.25% RO / 23 ± 3 ° C
  • Entrada (cada elemento):
    • Rango :
      • 0-50 / 0-100 / 0-200 / 500mV
      • 0 - 1/0 - 2/0 - 5/1 - 5/0 - 10/2 -10V
      • 0 - 1/0 - 2/0 - 5/0 - 10/0 - 20/4 - 20/0 - 50/10 - 50mA
    • Resistencia de entrada: modo de voltaje> 1 megaohmio; modo actual <1V máx. corriente nominal (mA)
    • Protección: protección total para SURGE, EMI y RFI
  • Salida (aislada con entrada; salidas duales aisladas entre sí> aislamiento DC 600V):
    • Rango :
      • DC 0 - 1/0 - 2/0 - 5/0 - 10/0 - 20/4 - 20/0 - 50/10 - 50 mA
      • 0 - 1/0 - 5/1 - 5/0 - 10/1 - 10/2 - 10V
      • Calibración estándar 0 - 1mA vs rango de entrada requerido
      • Opción ...... especificada
    • Habilidades de manejo:
      • > 10Kohm para salida estándar de 0 a 1 mA
      • > 10V para modo de salida de corriente
      • > 10 mA para modo de salida de voltaje
    • Impedancia de salida> 30 megaohmios
    • Tiempo de respuesta <400 ms de 0 a 99% RO en funcionamiento
    • Ondulación <0.5% P-P RO
    • Estabilidad a largo plazo <0.5% RO por año
    • Estabilidad de temperatura <0.015% por grado C, de 0 a 55 ° C
    • Ajuste: Span, cero ± 15% ro mínimo
    • Protección: sin daños ... abierto o corto; protección total contra sobretensiones, EMI y RFI
    • Efecto magnético <0.04% en el centro 400 A-T / M
  • Condición de operación :
    • Ambiente de temperatura: -5 ~ 60 ° C
    • Humedad: 20 ~ 99% HR sin condensación
    • Elevación: menos de 3000 metros
    • Campo magnético: 500 A-T / M
    • Forma de onda: sinusoidal
    • Rigidez dieléctrica: 4KV AC rms 1 minuto entre entrada / salida / potencia / caja; cumple con los estándares IEC688
    • Prueba de impulso: ANSI C37.90 / 1989, IEEE 587/1983, IEC255-3, 6KV (1.2 * 50 us), 3KA (8 * 20 us) ..... solo corriente
    • Prueba de sobretensión (onda de anillo): IEEE 587/1983 (3KV - 0.5 us / 100 KHz), IEC255-3 (2.5KV - 0.25ms / 1MHz)
    • Fuente de alimentación:
      • BAJA: CC 24 - 60 V ± 20 %
      • ALTO: CA 80 - 260 V a 40 - 70 Hz / CC 80 - 330 V
      • Disipación Máx. 12VA para CA / 10W para CC
