Transductor de energía

FPDH-Carcasa de metal

Descargar Añadir consulta
El transductor de la serie HC FP es una familia de transductores de caja metálica para la medición y conversión de IEC 688/1992 - 04, montados en un soporte de pared.

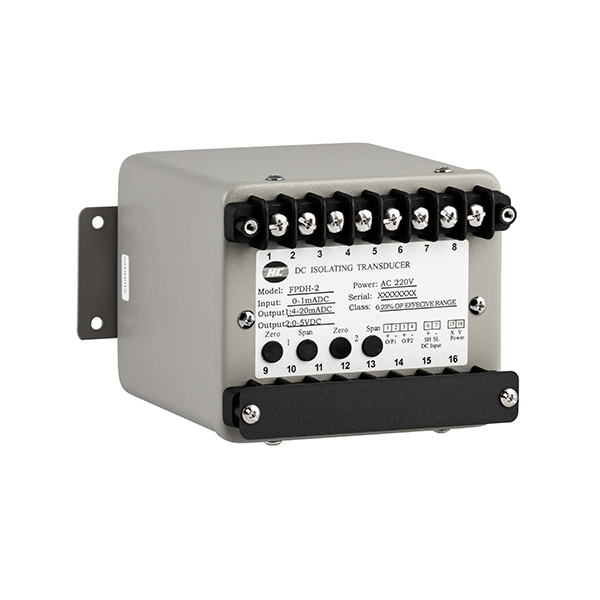

FPDH es la unidad que tiene un transductor de corriente / voltaje de CC de alto aislamiento con una salida.
  • Precisión (23 ± 3 ° C): 0.25% del rango efectivo
  • Linearty y repetibilidad: 0.05% típico
  • Resistencia dieléctrica :
    • 2000Vac ... terminales de alimentación / entrada y salida
    • 2500Vac ... entrada / salida / caja
  • Carga máxima de salida:
    • Modo de corriente continua: caída máxima de 10 V
    • Modo de voltaje de CC: unidad máxima de 10 mA
  • Entrada máxima sobre:
    • ≦ 300Vrms continuos ...> rangos de 2V
    • ≦ 150Vrms continuos ... ranges Rangos de 2V
    • MA 150mA continuo para entrada de corriente
  • Resistencia de entrada-ohm:
    • ≧ 100M ... ≦ Rangos de 2V, ≧ 500K ...> Rangos de 2V
    • ≦ 20 ... para todo el rango de entrada actual
  • Efecto de potencia: <0.003% para cambio por voltio
  • Tiempo de respuesta y ondulación: 250 ms normalmente, ondulación <0.1% rms ro
  • Rechazo de modo común: 120dB, DC a 60Hz
  • Estabilidad a temperatura: ≦ 0.007% ro por grado C
    • Condiciones de almacenamiento: rango de temperatura -10 a 70 ° C, HR 20 a 95% sin condensación
    • Condiciones de funcionamiento: rango de temperatura -5 a 55 ° C, HR 20 a 95% sin condensación
  • Fuente de alimentación :
    • ± 10% del valor nominal, menos 3.5 VA para entrada de CA
    • ± 10% del valor nominal, menos 3.5 vatios para entrada de CC
  • Construcción: tipo de enchufe con terminales de barrera

Certificaciones

  • CE
