Transductor de energía

RPAS

Descargar Añadir consulta

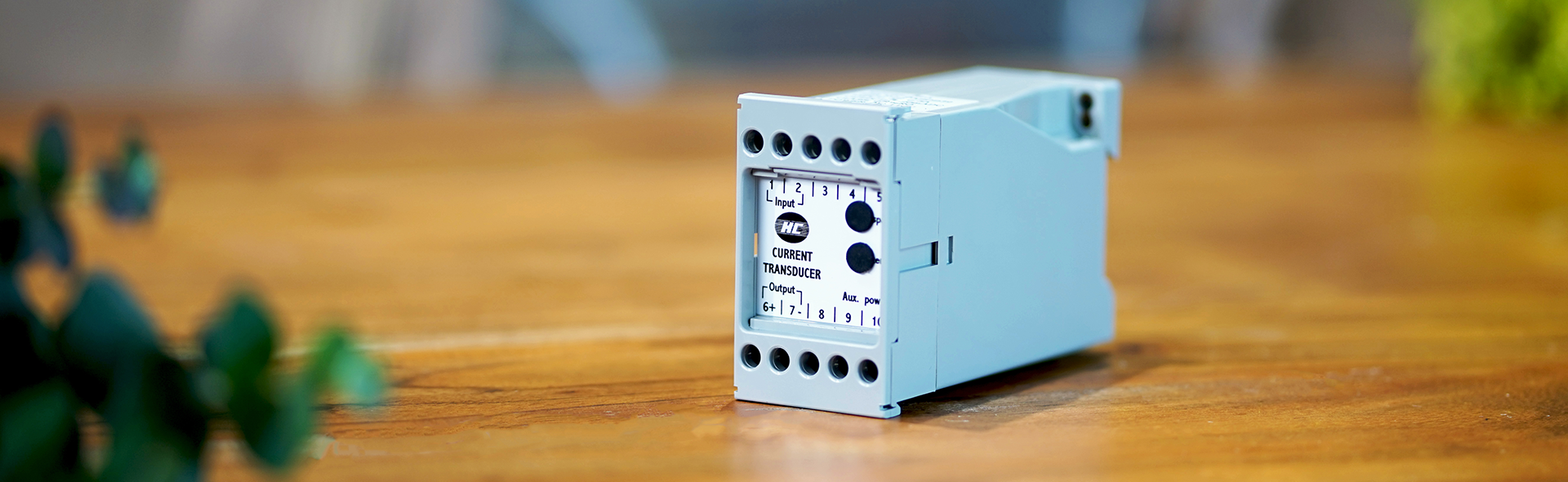

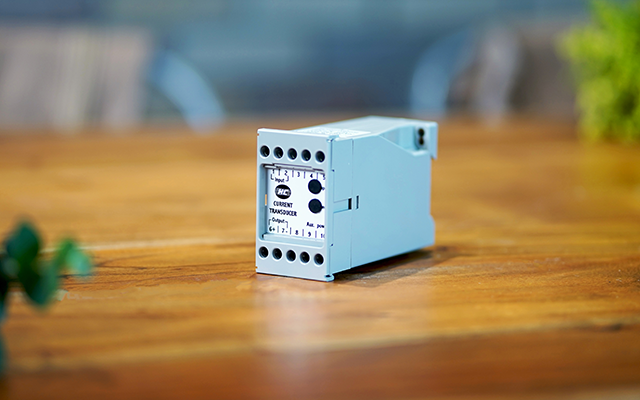

RPAS es el transductor promedio de corriente monofásico, y puede ser alimentado por sí mismo y sin necesidad de configurar energía adicional. También es un instrumento compacto, la dimensión es de 70,3 x 45 x 115,5 mm. La instalación de RPAS cumple con DIN-EN 50022 / BS5584 Rail Fixing.

RPA se ajusta al diseño del transductor IEC 688, que puede resistir la invasión de la sobretensión y la protección dieléctrica de la carcasa, y proporcionar una conversión de señal confiable y estable.

  • La serie RP es un sensor de potencia con carcasa DIN diseñado para aplicaciones de la industria general.
  • Fabricado de acuerdo con las estrictas normas IEC 688.
  • Los parámetros de entrada y salida se seleccionan de una amplia gama de señales compatibles con la industria, y otros rangos no declarados están disponibles a pedido o como opciones.
  • El circuito de aplicación probado puede garantizar completamente la estabilidad a largo plazo.
  • Carcasa DIN, tamaño pequeño y ahorro de espacio.
  • El terminal y la carcasa de protección anti-toque cumplen los requisitos de VBG4 y VDE 0106 Parte 100 (Alemania).
  • Alto rendimiento y estabilidad, deriva menos de 100 ppm por ºC
  • Protección de alto impacto y sobretensión hasta 5KV (RMS), en línea con IEC 255-4

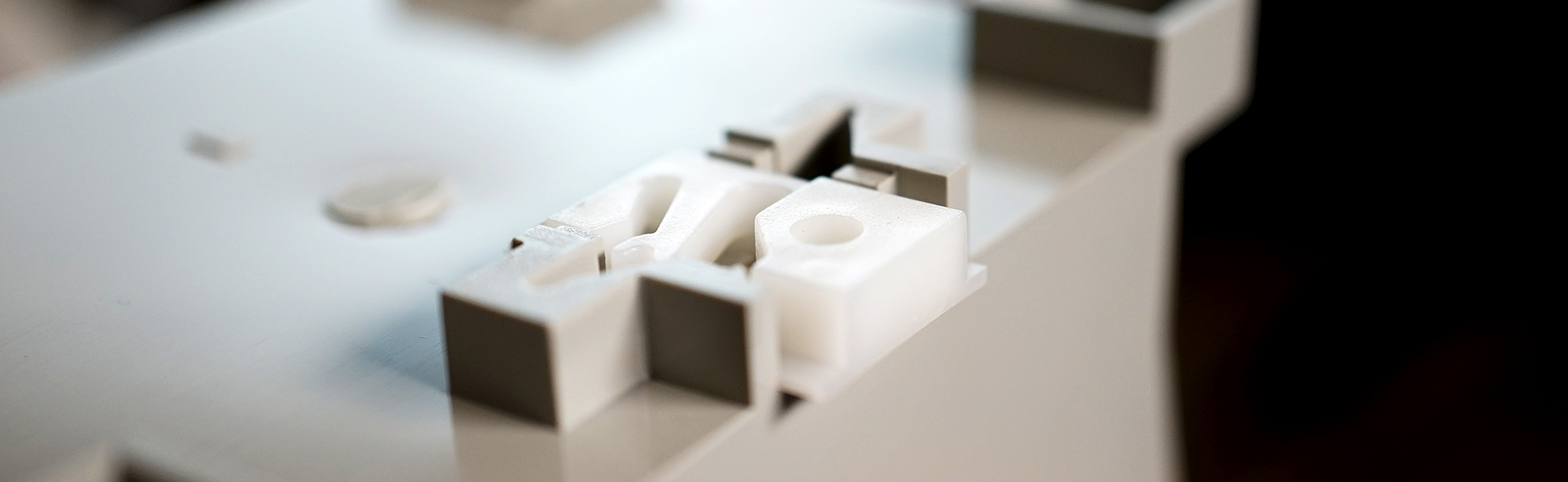

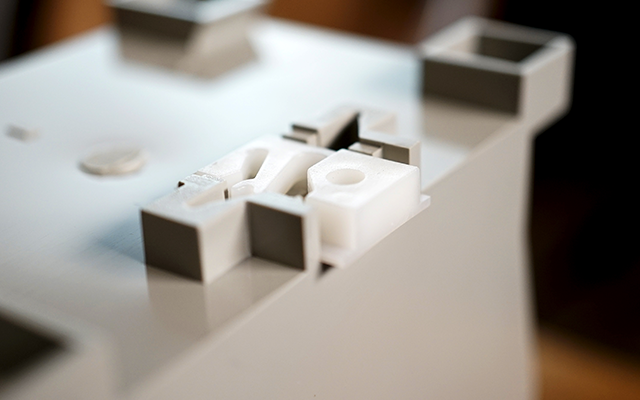

  • Usualmente utilizado para instalación en riel DIN
  • Precisión (23 ± 5 ºC): 0,2% ro (promedio), 0,4% ro (Trms)
  • Estabilidad: Máximo 100 ppm / ºC, menos del 0,2% de deriva por año normalmente
  • Carga de entrada: 1 VA / elemento típicamente
  • Frecuencia: 50 ± 2 Hz; 60 ± 2 Hz
  • Entrada máxima sobre:
    • Entrada relacionada con la corriente: 2 x nominal continua, 10 x nominal 10 seg, 25 x nominal 2 seg, 50 x nominal 1 seg
  • Carga de salida:
    • Modo de corriente CC: caída máxima de 10 V
    • Modo de voltaje CC: unidad máxima de 1 mA
  • Tiempo de respuesta y ondulación <400ms para cambio de paso 0-95%, ondulación inferior al 0,5% ro pico-pico
  • Efecto magnético <0.05% de cambio 1M central 100 amperios por turno, sincronizado con la frecuencia de línea
  • Aux. efecto de potencia <0.005% por cambio de voltaje
  • Resistencia dieléctrica :
    • 4KV CA rms 1 minuto entre terminales a caja; IEC 688
    • 2KV AC rms 1 minuto entre entrada / salida / potencia; IEC 688
  • Impulso / SWC: IEC 255-4, 5KV 1.2 * 50us, IEC255-22-1, 2.5KV (1MHz / 400Hz)
  • Condición de funcionamiento: -5 a 60ºC, 20 a 99% de HR sin condensación
  • Condición de almacenamiento: -20 a 70ºC, 20 a 99% RH sin condensación
  • Pantalla de radio: RFI grado N cumple con VDE 0875
  • Código de envolvente: Caja IP 50 / terminales IP 30, cumple con IEC 529, BS 5490 DIN 40050

Certificaciones

  • CE
