PSD

Descargar Añadir consulta

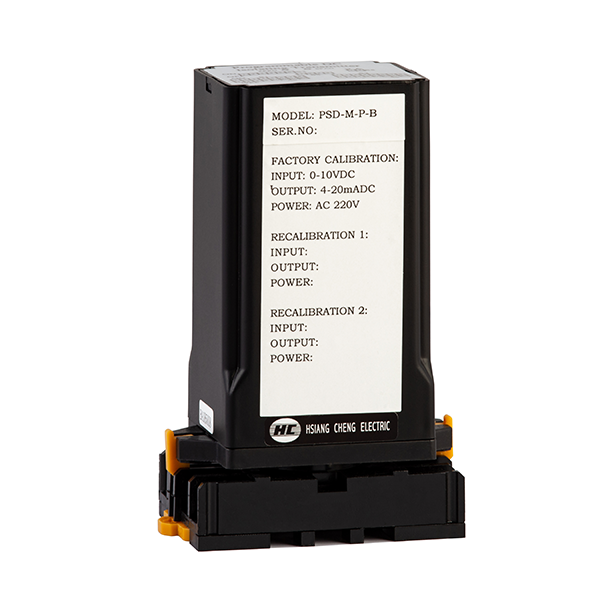

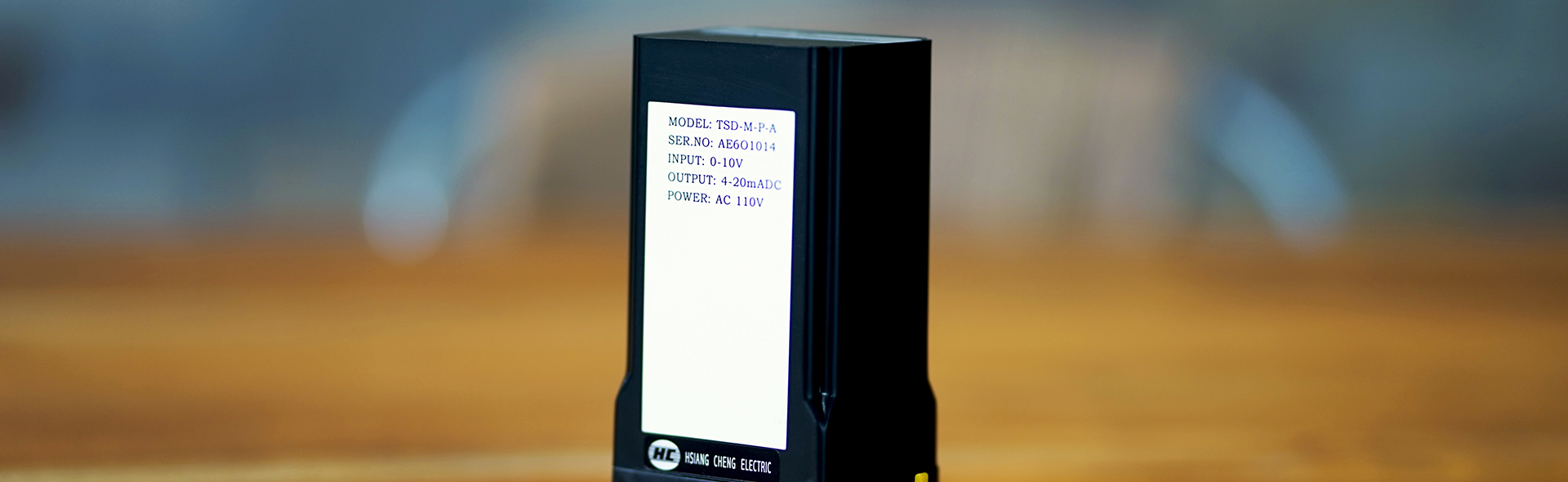

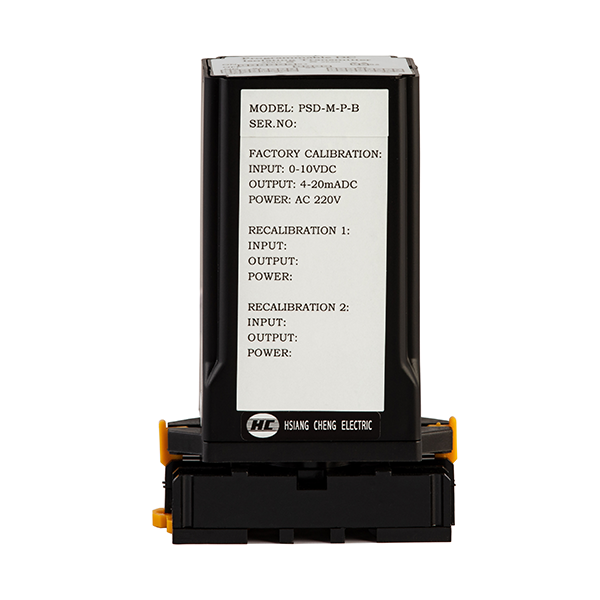

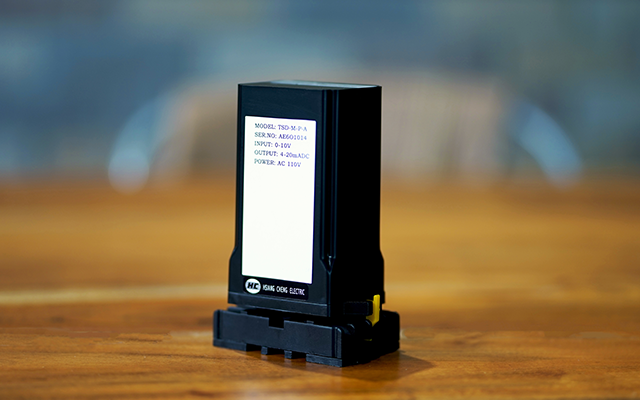

PSD es el transmisor de aislamiento de señal de CC programable, el usuario puede usar el interruptor de entrada y salida para cambiar el rango de entrada y el valor de salida, el diseño del tipo de enchufe adicional con terminales de barrera, proporciona una conversión de señal amplia confiable y estable.

Uso deCampo - Rangeabilidad
- Rangos de entrada ampliables
- 1mV a 200V / 50uA a 50mA
- Rangos de salida ampliables
- Más de 20 señales de proceso estándar
Precisión 0.1%
Aislamiento de entrada / salida 1.6KVdc
Calibración estándar o personalizada disponible

Precisión (23 ± 3 ° C): 0.1% del rango efectivo
Linealidad y repetibilidad: 0.05% típico
Estabilidad de temperatura: ≦ 0.007% ro por grado C
Configuración:
- Rango de campo
- Rango de entrada conmutable, ganancia de rango y compensación
- Voltaje .... 1mV a 200V, corriente ..... 50uA a 500mA
- Salida conmutable ..... listada en rangos de salida
Resistencia de entrada - ohm:
- ≧ 100MΩ ..... range Rango de 2V,
- ≧ 500KΩ .....> 2V rangos
- ≦ 20Ω ..... para todos los rangos de entrada actuales
Entrada máxima sobre:
- ≦ 300V rms continuos .....> 2V rangos
- ≦ 150V rms continuos ... ranges Rangos de 2V
- ≦ 150mA continuo para entrada de corriente
Efecto de potencia: <0.003% por cambio por voltio
Tiempo de respuesta y ondulación: 250 ms normalmente, ondulación <0.1% rms de alcance
Rechazo de modo común: 120db DC a 60 Hz
Resistencia dieléctrica :
- 1500Vac ..... terminales de alimentación / entrada y salida
- 1600Vdc ..... terminales de entrada / salida
Capacidad de accionamiento de salida: ≦ 10 mA para modo de voltaje, ≦ 10V para modo de corriente
Condiciones de funcionamiento: -5 ~ 55 ° C, humedad 20 ~ 95% HR sin condensación
Condiciones de almacenamiento: -10 ~ 70 ° C, humedad 20 ~ 95% HR sin condensación
Fuente de alimentación
- ± 20% del valor nominal, menos 3.5 VA para entrada de CA
- ± 20% del valor nominal, menos 3.5 vatios para entrada de CC

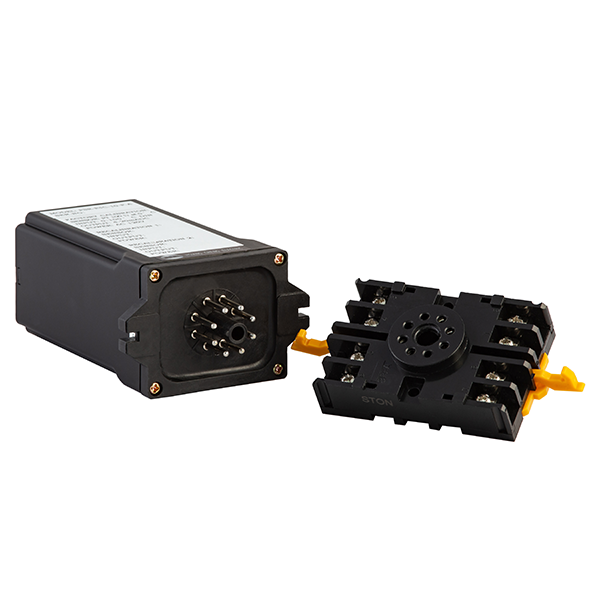

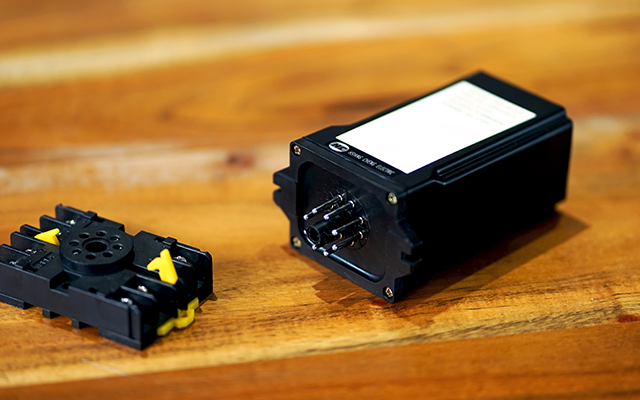

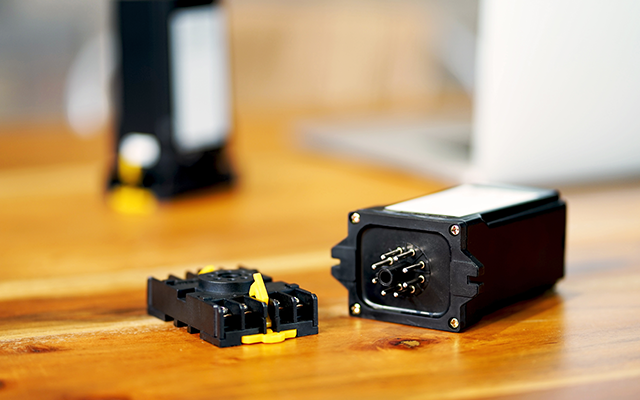

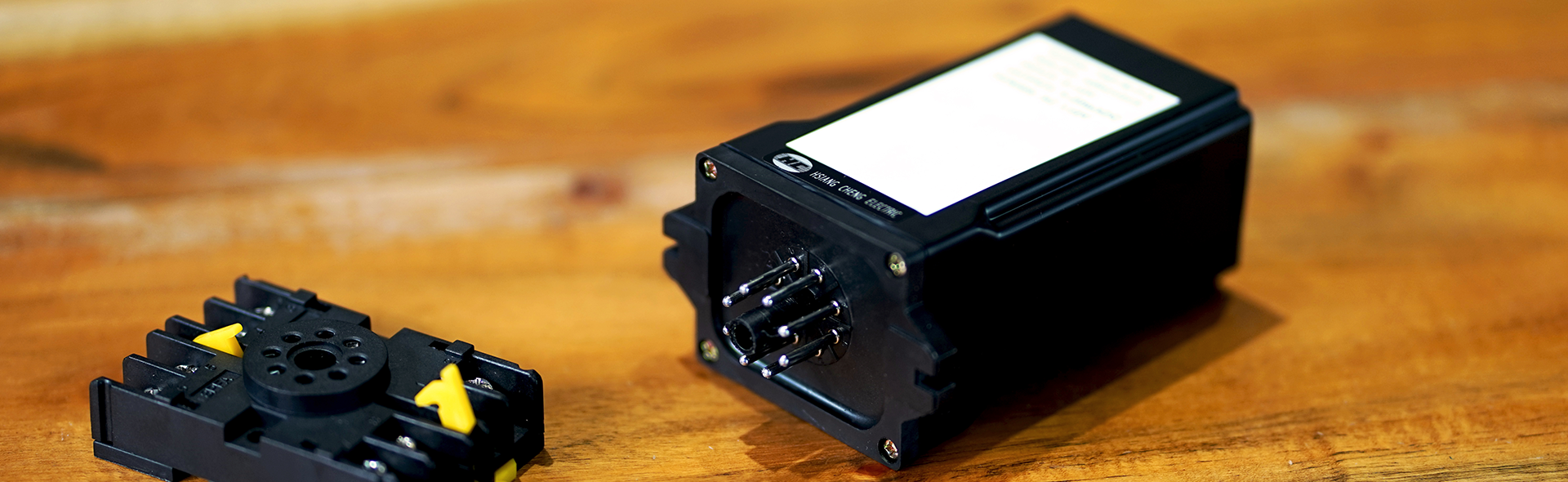

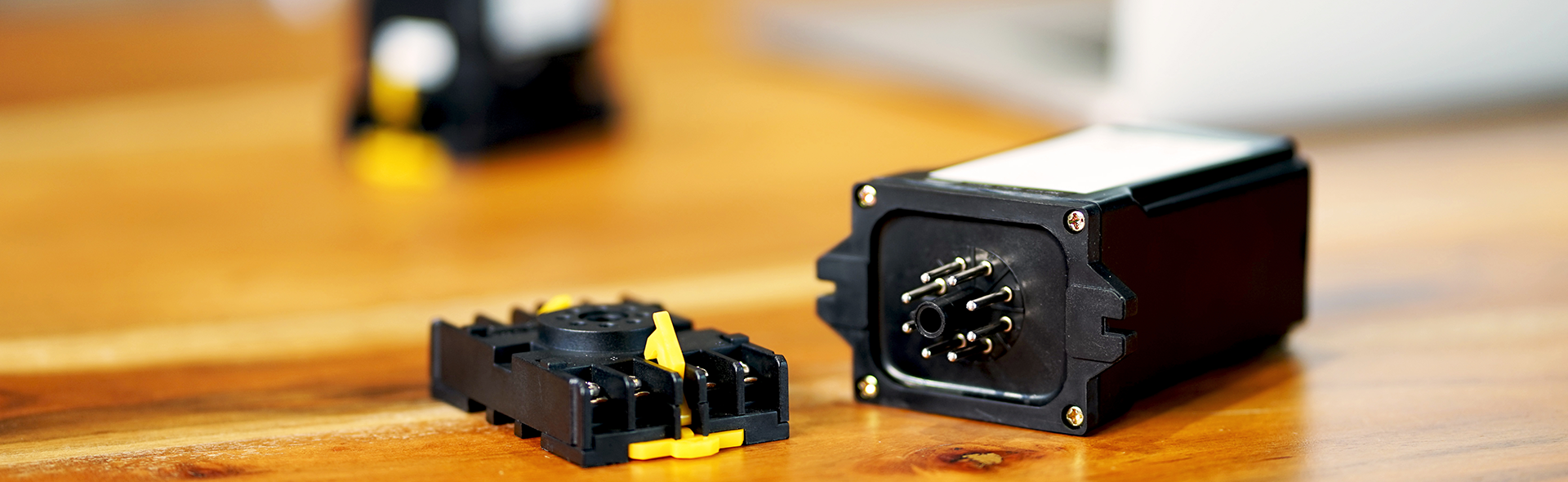

Construcción: enchufe tipo enchufe con terminales de barrera
