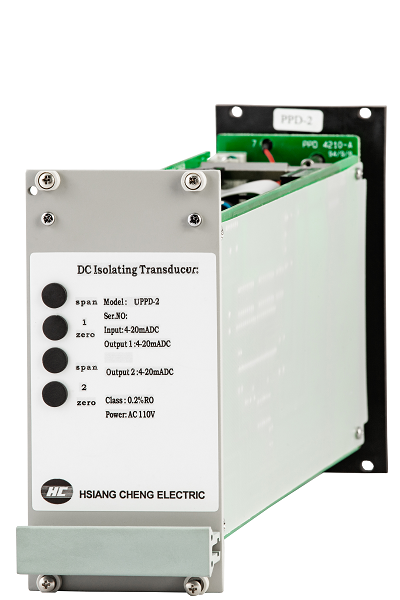

UPPD-2

下載產品諮詢

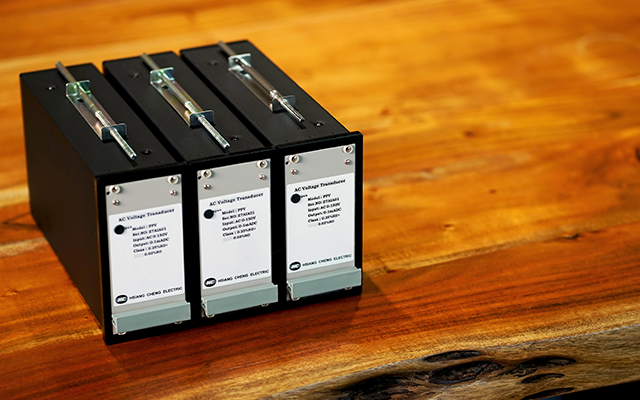

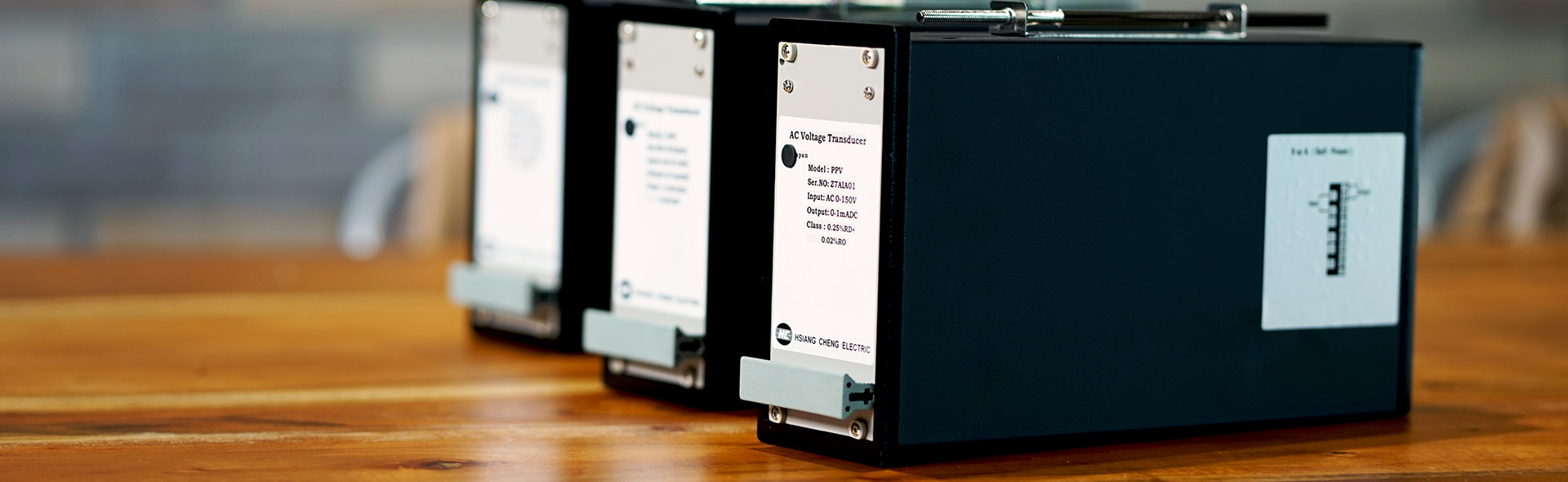

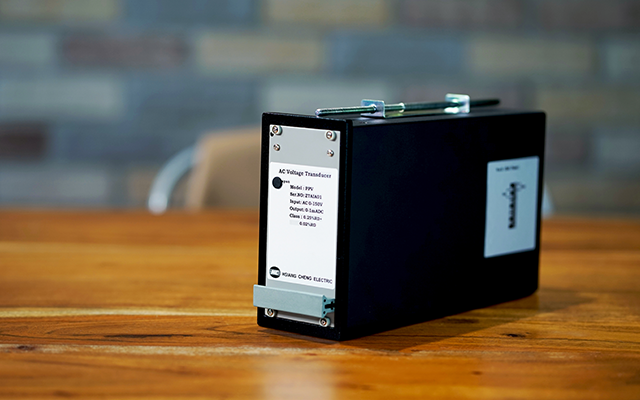

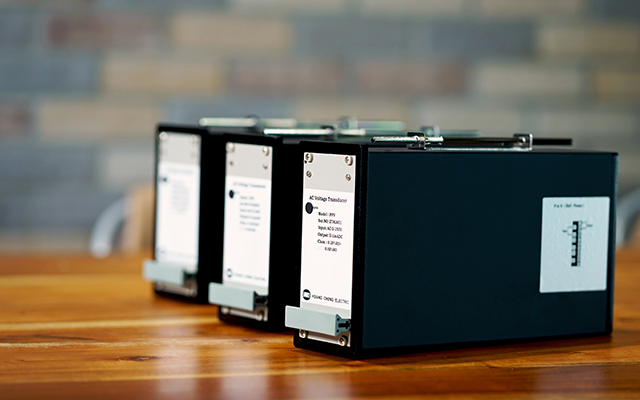

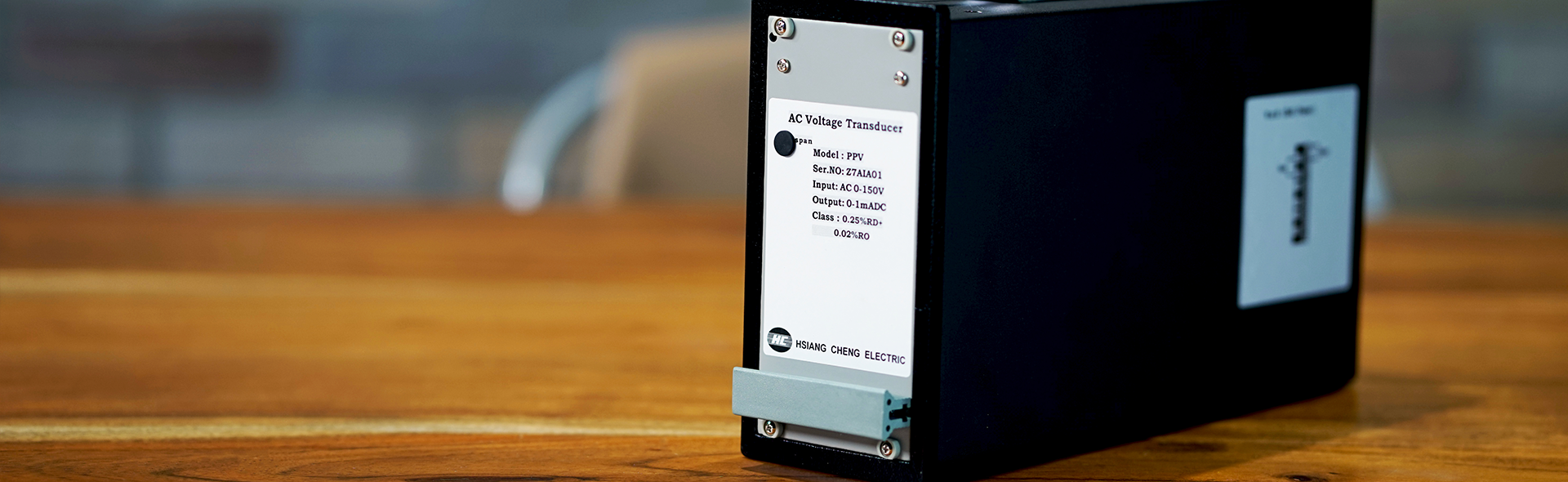

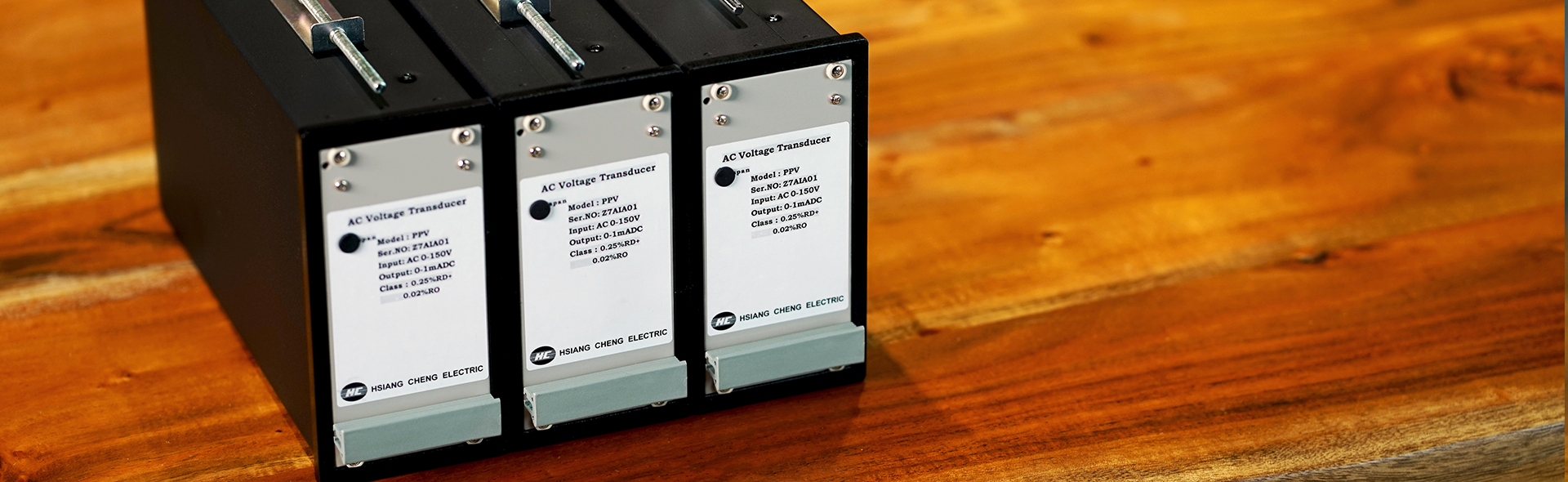

HC PP/UPP系列轉換器為插拔式設計，可根據用戶應用設置在標準DIN 19英寸機架安裝或獨立的單元外殼中。每個插入單元均設計並分為兩部分：輸入端子模塊和轉換模塊。

UPPD-1為擁有兩組隔離輸出的直流隔離轉換器。
符合IEC 688的測量和轉換。 VDE 0110對電源系統的適應性以及VDE 3540的測量可靠性。

*PP系列為傳統類比產品，UPP系列為新數位化產品。PP系列產品部份由UPP系列替代，輸入輸出端子及功能皆相同，可以直接替代。

現場 - 範圍能力：寬規可切換輸入範圍，10mV~200V / 200uA~50mA
寬規可切換輸出範圍，超過20個標準製程信號
精確度0.2％
高介電強度，可達4kV於輸入/輸出/電源/外殼，兩兩之間
可用的標准或自定義校準

Accuracy (23±5°C) : 0.2% RO
Linearity & repeatability : 0.1% typical
Temperature stability : Less 0.008% ro per degree C
Configuration :
- Field range ability
- Switchable input, span of DCV 10mV to 200V, DCmA of 0.2 to 50mA
- Switchable output over 20 standard signals
Input resistance - OHM :
- Voltage mode
  - > 10MΩ of 2V & lower ranges
  - > 500KΩ of higher 2V ranges
- 200Ω of all current input ranges
Maximum input over :
- Maximum 300V rms continuous of > 2V ranges
- Maximum 150V rms continuous of 2V & lower ranges
- Maximum 150mA continuous for all current input
Power effect : Less than 0.003% per volt change
Response time & ripple : Less 400ms typically, ripple less 0.1% ro
Common mode rejection > 120db, DC to 60Hz
Dielectric strength : 4KV AC between input / output / power / case
Impulse & surge test : IEEE 587 / 1983 or IEC 255-4
Output drive capability : Maximum 10mA for voltage mode, maximum 10V for current mode
Storage condition : Temperature range -25 to +70°C, RH 20 to 95% non condensed
Operating condition : Temperature range -20 to +65°C, RH 20 to 95% non condensed
Power supply :
- LO : DC 24 - 60V ± 20%
- HI : AC 80 - 260V @40 - 70Hz / DC 80 - 330V
- Dissipation Max. 12VA for AC / 10W for DC
Dimension : W*H*D : 12T (60.6mm) * 3U (128.5mm) * 238mm
