UPPR-2

下載產品諮詢

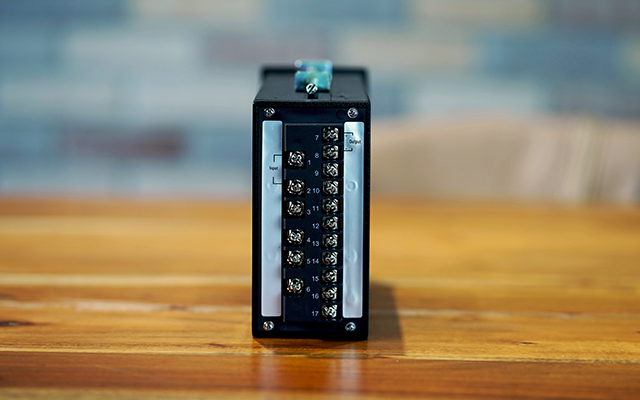

HC PP/UPP系列轉換器為插拔式設計，可根據用戶應用設置在標準DIN 19英寸機架安裝或獨立的單元外殼中。每個插入單元均設計並分為兩部分：輸入端子模塊和轉換模塊。

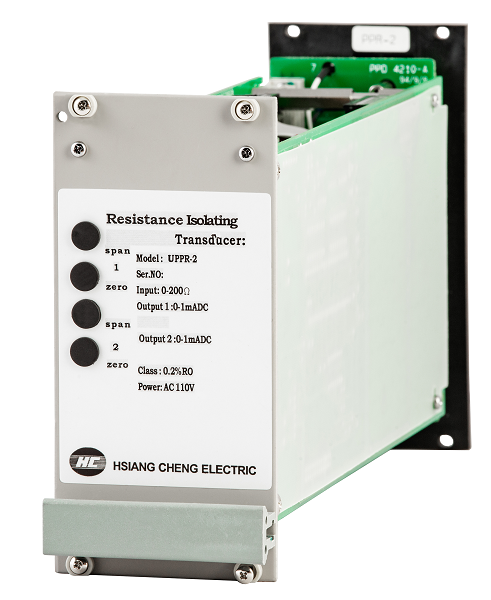

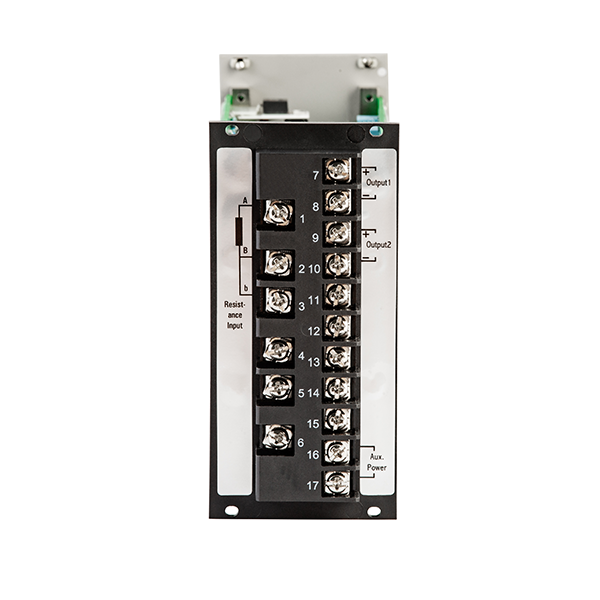

UPPR-2為擁有兩組隔離輸出的電阻隔離轉換器。
符合IEC 688的測量和轉換。 VDE 0110對電源系統的適應性以及VDE 3540的測量可靠性。

*PP系列為傳統類比產品，UPP系列為新數位化產品。PP系列產品部份由UPP系列替代，輸入輸出端子及功能皆相同，可以直接替代。

分接開關與各位置的應用
現場範圍可調性:可切換輸入與輸出範圍
精確度:0.2%
高介電強度，可達4kV於輸入/輸出/電源/外殼，兩兩之間
可用的標准或自定義校準

Accuracy (23 ± 5 ℃) : 0.2% RO
Linearity & repeatability : 0.1% typical
Temperature stability : Maximum 0.008% ro per degree C
Configuration:
- Two or three wires connection
- Excitation 5 / 0.5mAdc constant current source
Field variety:
- Selectable output mode for voltage or current mode
- Switchable of input ranges & output ranges
- Switchable AC power for 110V or 220V
Effect of wire resistance:
- Automatically eliminated for 3 wire connection
- Offset recalibration required for 2 wire connection
Input break detection : Hi-set > 110% of rated output
Power effect : Less than 0.003% per volt change
Output drive capability : Maximum 10mA for voltage mode, maximum 10V for current mode
Response time & ripple : Less than 400ms typically, ripple less than 0.1% rms of span
Common mode rejection : > 80db 50 / 60Hz
Dielectric strength : 3.5KV rms AC between input / output / power / case
Impulse & surge test : IEEE 587 / 1983 5KV
Storage condition : Temperature range -25 to +70℃, RH 20 to 95% non condensed
Operating condition : Temperature range -20 to +65℃, RH 20 to 95% non condensed
Power supply :
- LO : DC 24 - 60V ± 20%
- HI : AC 80 - 260V @40 - 70Hz / DC 80 - 330V
- Dissipation Max. 12VA for AC / 10W for DC
Dimension : WxHxD : 12T (60.6mm) x 3U (128.5mm) x 238mm
